| フロントパネル改造 |
|
|
このケースはちょっとデザインが凝っています。普通電源スイッチやアクセスLEDはフロントパネルの前面に配置されているのですが、このケースのフロントパネルは上から見ると台形状になっていて、その台形の横面に配置されています。
私のPC本体はデスクの左側に置いている（部屋の構造上どうにもならない）のですが、電源スイッチもアクセスLEDも左側。。。これではデスクに座った位置から全く見えないこりゃ使いにくいゎ；；
と言う訳なんです。
こりゃ改造して右側に配置するしかないな！。。。
|
|
|
|
|
|
|
|
|
|
|
 |

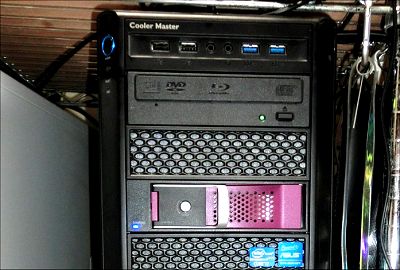

このように電源スイッチ、電源LED、リセットスイッチ、HDDアクセスLEDが左側面に配置されていて右側からは全く見えない状況です
|
 |
|
|
|
|
|
|
電源SWと電源LEDとアクセスLEDが右側にあれば。。絶対操作性良くなる。。。確信！
と言う訳でいざ実行となった訳なんですが。。。
そう簡単にはいかないのが世の常。。。ですよねっ。
まずは部品。。。なんですが。。適当な部品が家にはないぞ。。。
肝心なのはスイッチだ。。。LED付のスイッチがあればベストなんだけど。。。
無きゃ買うしかない。。。ですもんね。
てな訳で、いざ。。アキバへ。。。
アキバのパーツショップは昔よく行っていたのでかつて知った雰囲気だけど。。。いくらでも有りそうに感じるんだけど、実はなかなかしっくりくるのは無いことは承知の上。。
そんなこんなで見つけたのがこれ。。。OMRON製のLED2個付きのTACT SW
画像のLEDは2つとも白っぽいけど。。。
これは後述の理由でLED交換済の画像。
元は赤と緑のLED付でしたよ。
|
|
|
|
|
 |
LED2個付きのTACTスイッチ
LEDは電源LEDとHDDアクセスLEDとして使用する |
 |
これはもともとTACTスイッチに付いていたものを取り外したLED
しっかり接着剤で固定されていたので取り外したLEDは結構無残な姿になってしまっています^^; |
|
|
|
|
|
|
|
|
で。。。なぜLEDを交換するかって。。。
色が気に入らない訳ではないのですが。。。電気的理由からなんです。
電源LEDとアクセスLEDを右側にも付けようと言う訳ですから、どうしても下の図のような回路にせざるを得ません。保護抵抗はマザーボード内にあるのでやたらなことは出来ないんです。
もちろん、シリーズ（直列）接続にしても良いのですが、その場合Vf（順方向電圧）値がかなり制限されます。LED回路の電源電圧が5Vな訳ですから、シリーズ接続にした場合は2個のLEDを合計した（Vf✕2V）になる訳で電源電圧5Vでの点灯が苦しくなってきます。そため、保護抵抗の変更も迫られることになって現実的ではなくなってしまいます。
|
|
|
|
|
 |
この接続、LED接続では禁断の方法で決して通常はこのような接続はしません
（通常、保護抵抗を個々のLEDに入れるかシリーズ接続にします）
LEDにはVf（順方向電圧）があって違ったもの同士を左の回路のように接続すると、片方が点灯しなかったり片方が暗かったりと言った具合になります |
|
|
|
|
|
|
|
|
そこで、Vfの選別をして同等のものを２個選ぶ必要が出てくるんです。そんな訳で元々スイッチに付いていたLEDの交換が必要になって来ます。もちろん、元々付いていたLEDと同等のVf値のLEDがあればそんな必要はないんですが。
選別したLED（下の画像）２セット（電源とアクセス用）をオリジナルLEDのものと追加LEDそれぞれ交換します。
色は、たまたま持っていたLEDを使用するため、電源用（青）とアクセス用（白）にしました。
ちなみにこのLEDのVfは約1.8Vとやや低めのものです。 |
|
|
|
|
 |
選別したLED（左の画像）２セット（電源とアクセス用）です
Vfは約1.8Vとやや低めのものです |
|
|
|
|
|
|
|
| |
次は、追加スイッチを取り付けるためのフロントパネルへの穴あけです。スイッチの寸法を測ってそれよりやや大きめの寸法をパネルにけがきます。 |
|
|
|
|
 |

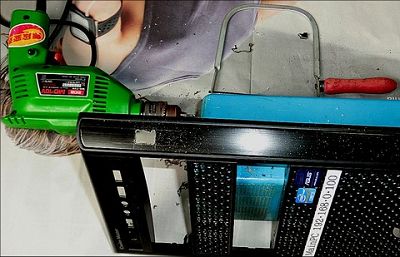

ドリルで小さい丸穴をけがいた四角の内側に沿って幾つかあけて行きます |
 |

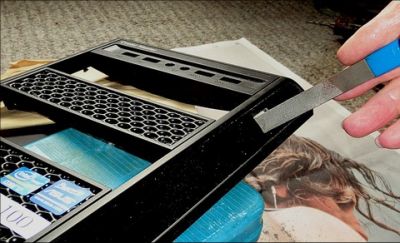

ヤスリで角穴をきれいに仕上げます
スイッチを穴に入れてみてしっくりするように穴の大きさを調整します |
|
|
|
|
|
|
|
|
加工した穴にスイッチを取り付けますが、その前にパネルの裏面から固定するための準備をします。
|
|
|
|
|
 |

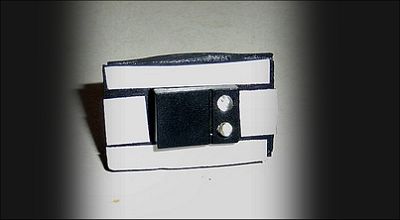

ゴムの板に穴をあけてスイッチをはめ込み両面テープを貼り、仮固定出来るようにします |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
パネル裏面に両面テープで貼り付けてスイッチのコスレ等で引っかかりが無いよう、またスイッチのパネル面からの出っぱり具合などの位置調整をしして、仕上げに接着剤で固定します |
|
|
|
|
|
|
|
|

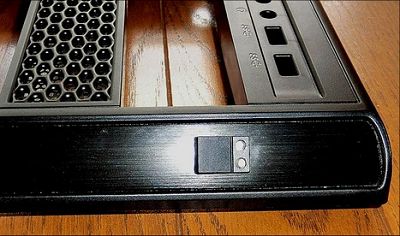

最後に、配線してパネルを元に戻せば完成です。 |
|
|
|
|
 |

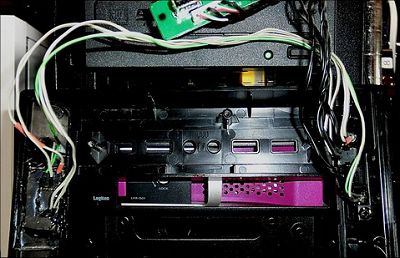

オリジナルの電源スイッチ、電源LED、HDDアクセスLEDと新設のスイッチ、LEDを並列に接続します
オリジナルが右側、新設が左側（パネル裏側からなので逆になっています） |
|
|
|
|
|
|
|
|

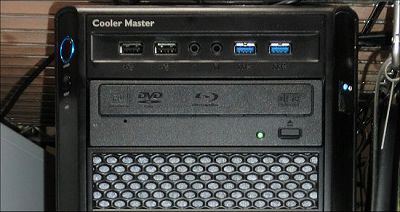

フロントパネルを元通りに戻して完了しました♪♪ |
|
|
|
|
 |

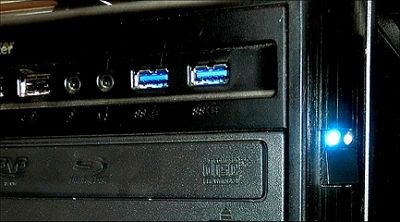

左右のLEDの輝度に違和感はありません。Vf選別の効果です |
 |
電源スイッチ、電源LED、HDDアクセスLEDがデスク側になって全くストレスなしです |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2013.07.01 |
