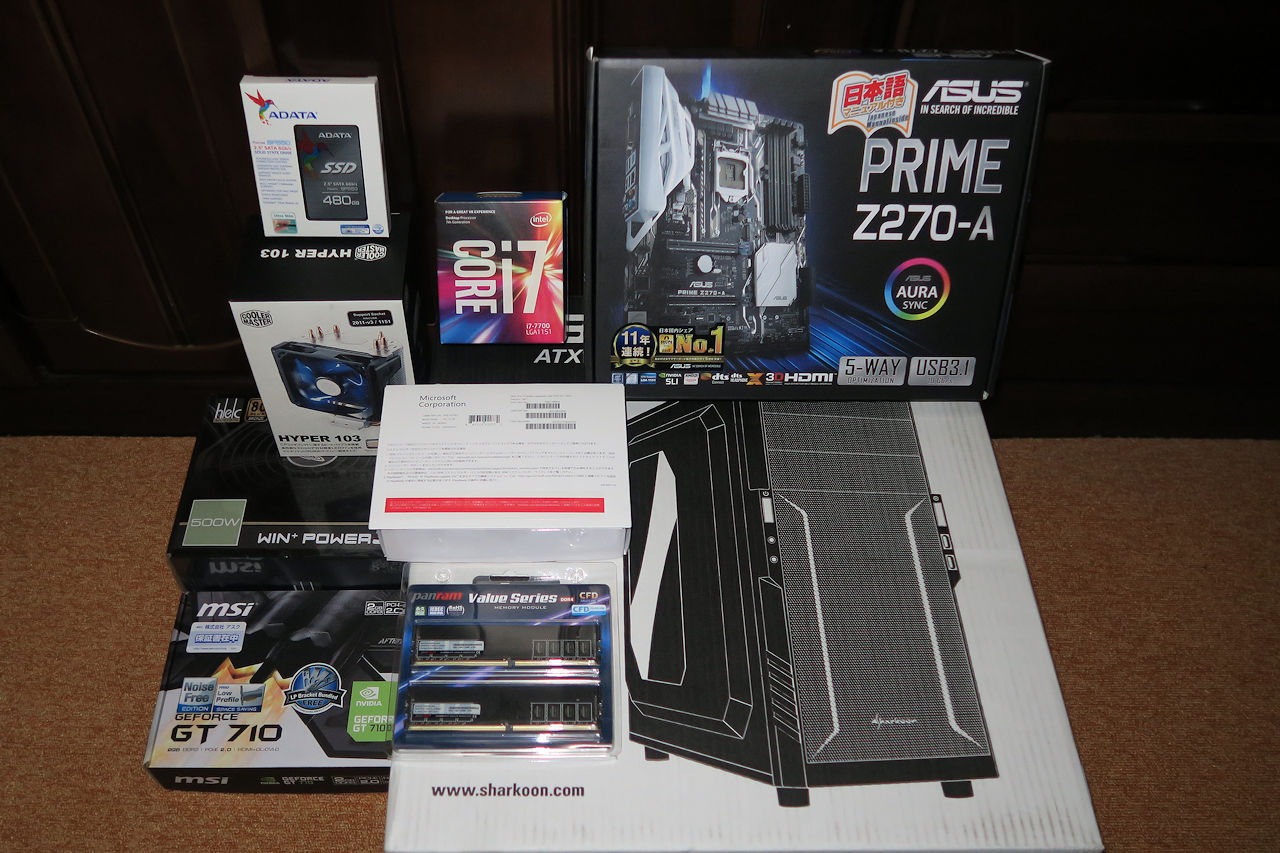

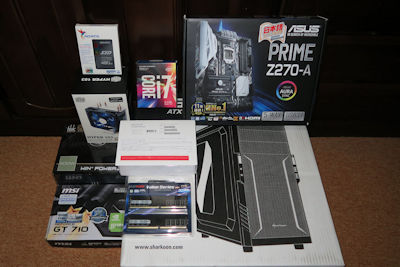

今回作るPCのパーツはこんな感じです。
MB PRIME Z270-A (LGA1151)
CPU Core i7-7700
メモリー W4U2133PS-8G ×2=16GB
(PC4-17000DDR4-2133)
Graphicカード GEFORCE GT-710
SSD ADATA 480GB
CPUファン COOLERMASTER HYPER103
ケース Sharkoon T3-W
電源 HEC HEC-WN3S-500W
OS Windows10 Professional 64bit
これ以外にも必要なパーツはありますが、どこからか出てくると思います。 |
|
|
|

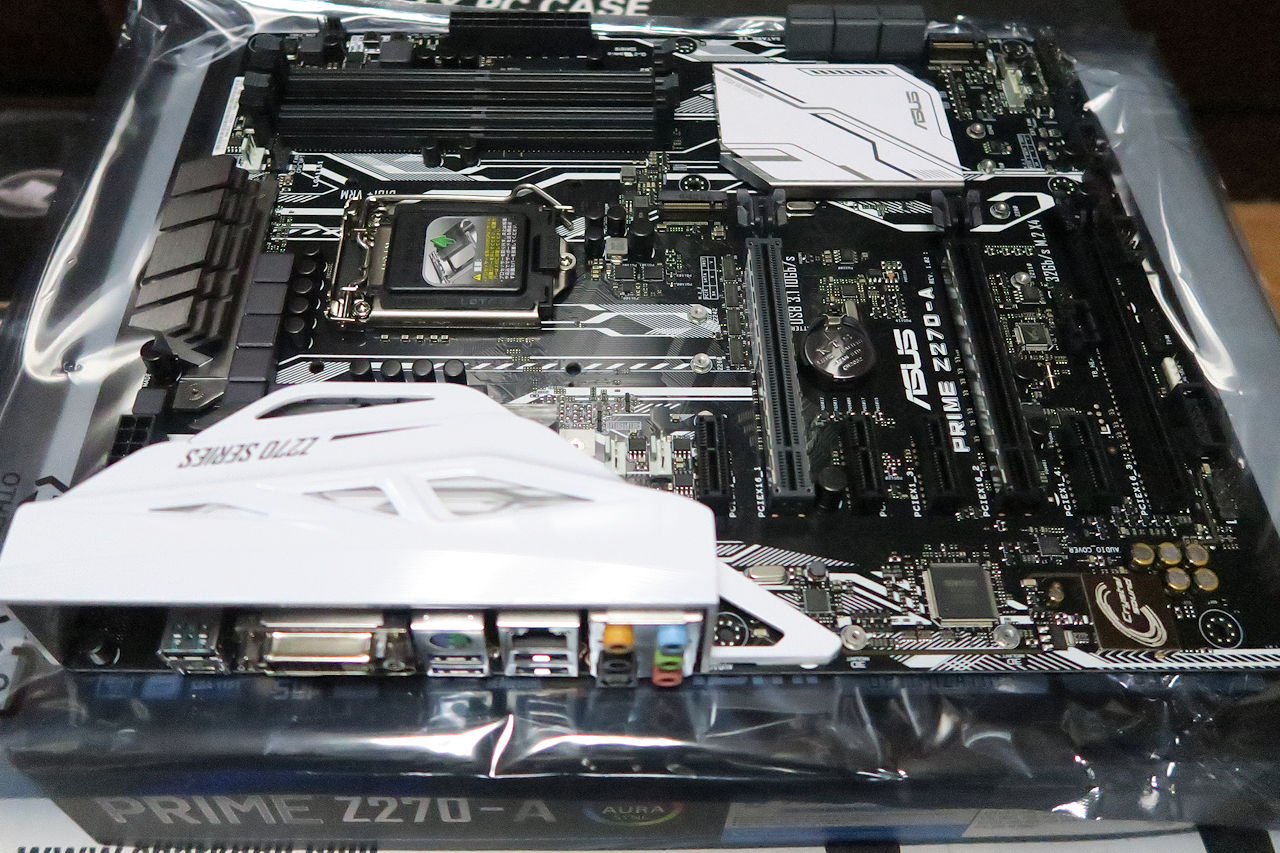

MBは使い慣れたASUS製にしました。
PRIME Z270-A (LGA1151)
|
|
|
|
いよいよ組み立てです。
組み立ては、まずMBに部品を装着することから始めます。
小さい部品から先に装着します。

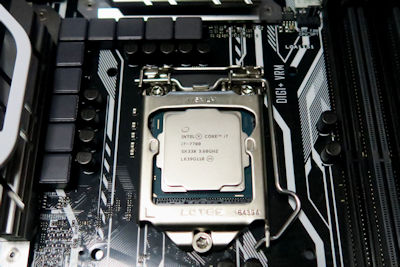

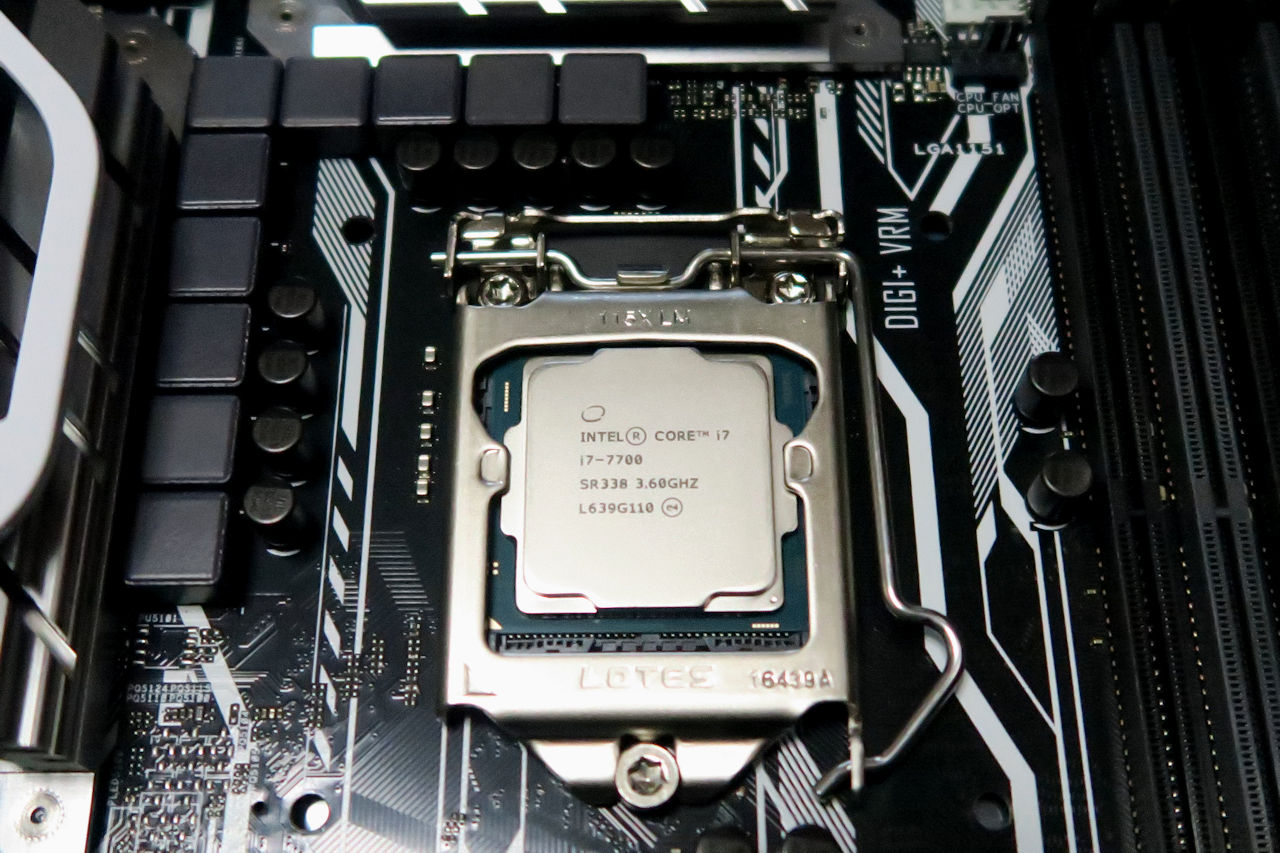

CPU(Core i7-7700)を
をMBに取り付けます。
(当初予定はCore i7-7700Kだったのですが誤発注してしまいました。。汗) |
|
|
|

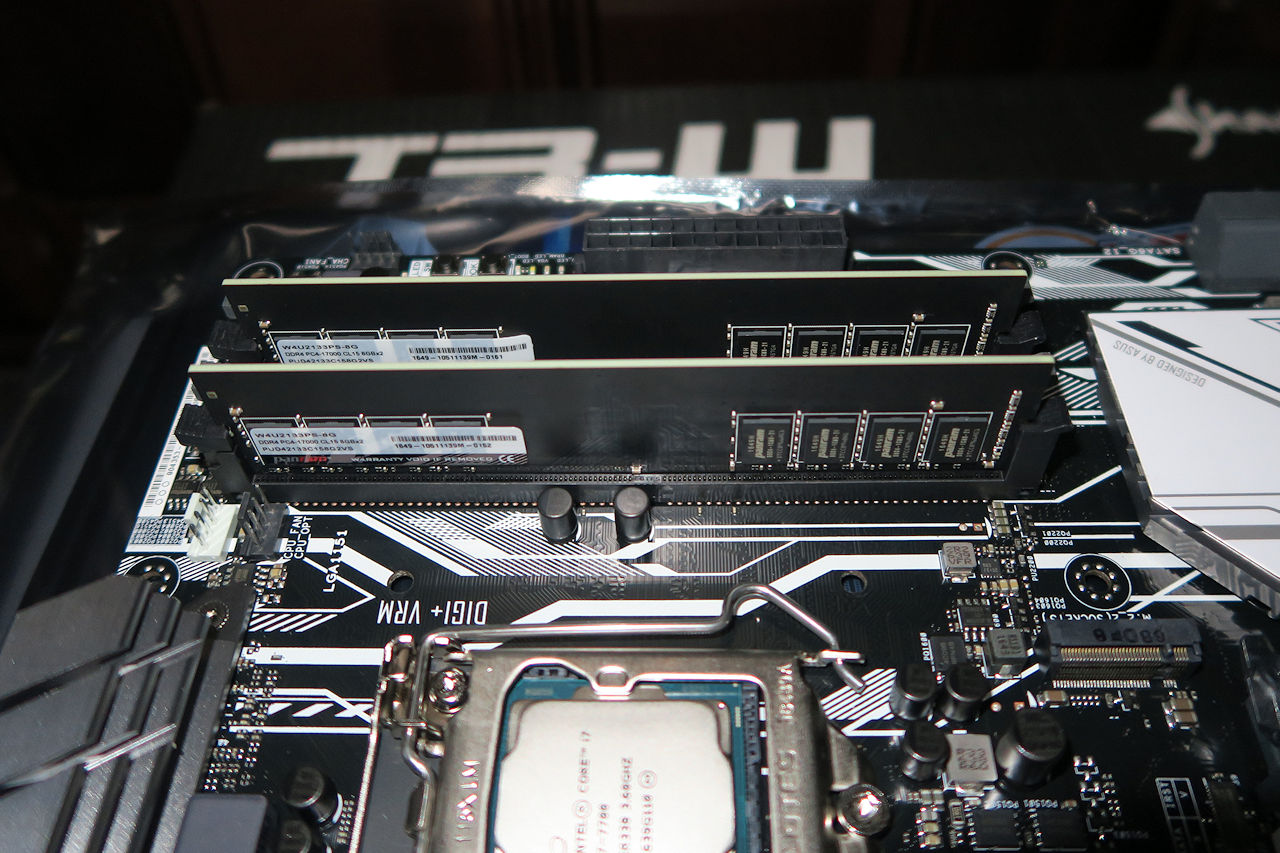

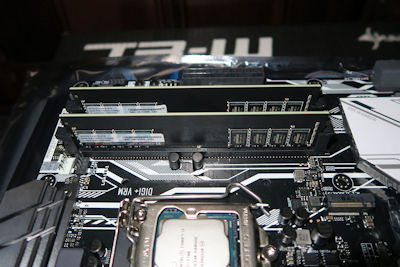

メモリー W4U2133PS-8G
(PC4-17000 DDR4-2133)
8GB×2枚=16GB
を取り付けます。
|
|
|
|
次にCPUクーラー(ファン)を取り付けますが、
その前に、CPUとCPUクーラーの間にグリスを塗ります。
これを忘れると後で痛い目に遭うかも知れません。
量は、多すぎず、少なすぎず、って感じですかねっ。
|
|
|
|

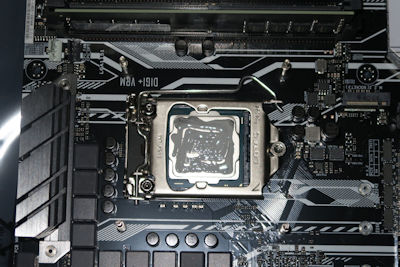

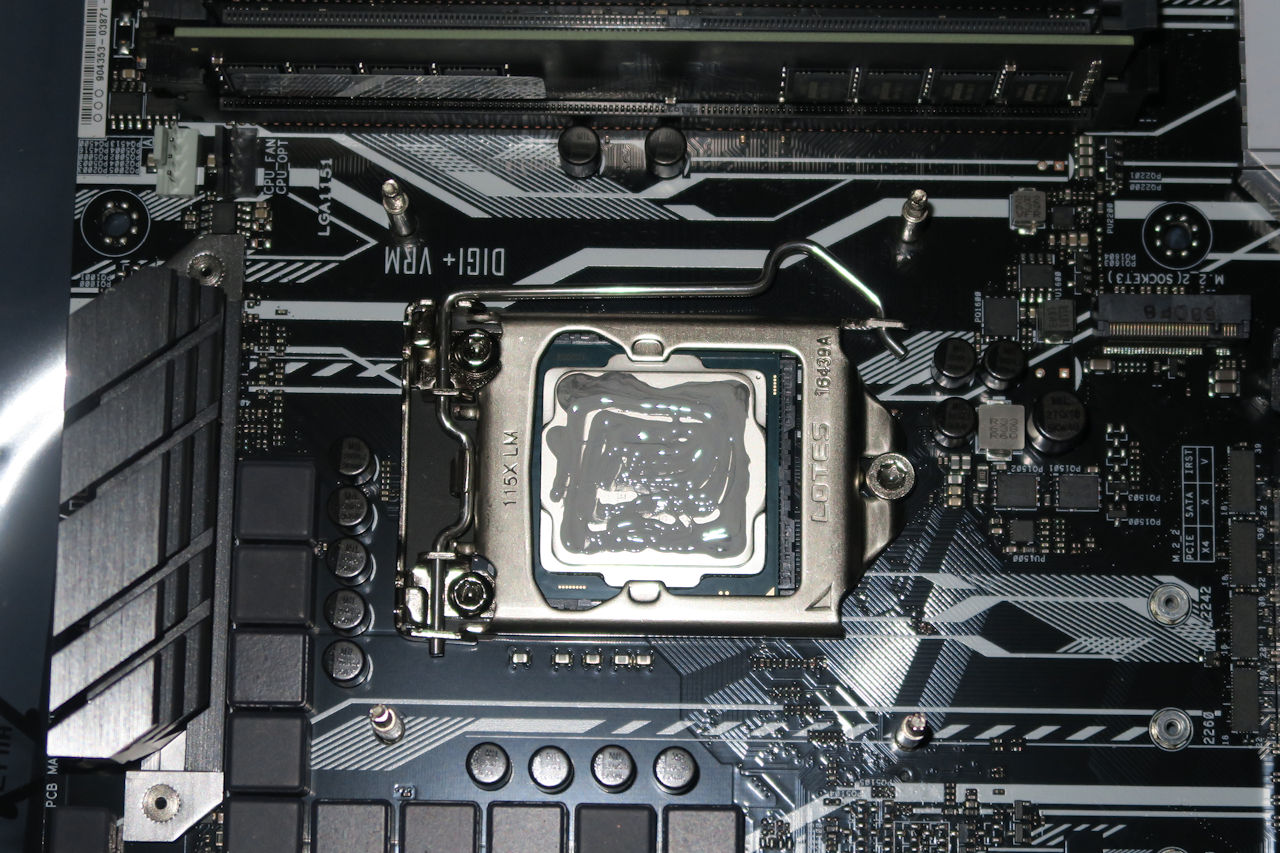

CPUにグリスを塗ったら。。

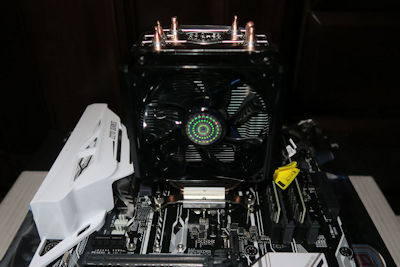

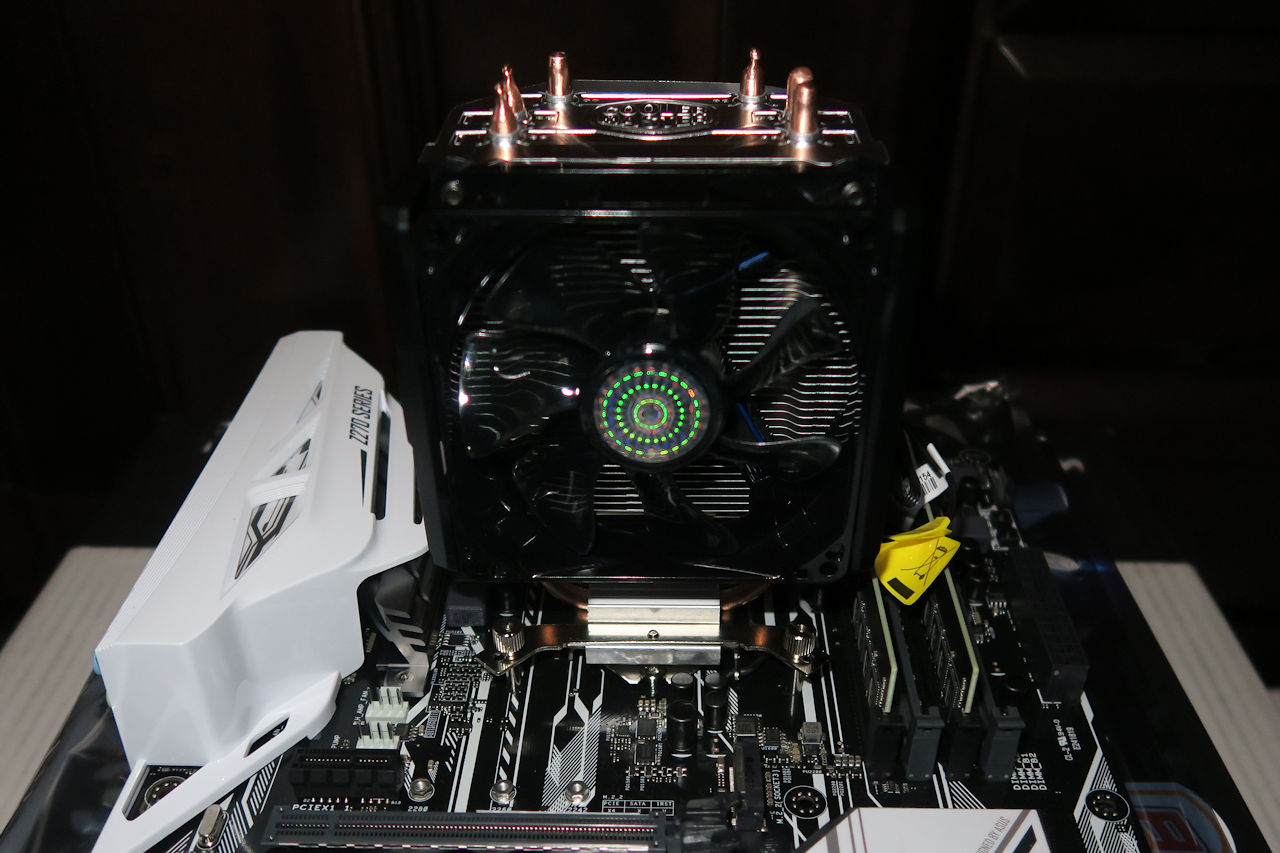

次にCPUクーラーを取り付けます。
私は、CPUに添付されているクーラーの取り付け方法が嫌いなんです。
固定用のピンをMBの穴に合わせてワンタッチで押し込む、アレが嫌いなんです。
よっぽどうまくピンと穴を合わせないとうまく行かないし、下手をするとピンを折ってしまうし。。ファンがCPUから浮いてしまうこともあるんです。これが故障の原因になります。
そんなこともあって、出来るだけCPUファンは添付のものを使いたくありません。
ちなみにこのCPUクーラーはねじで取り付ける方式なので確実に装着出来ます。
|
|
|
|

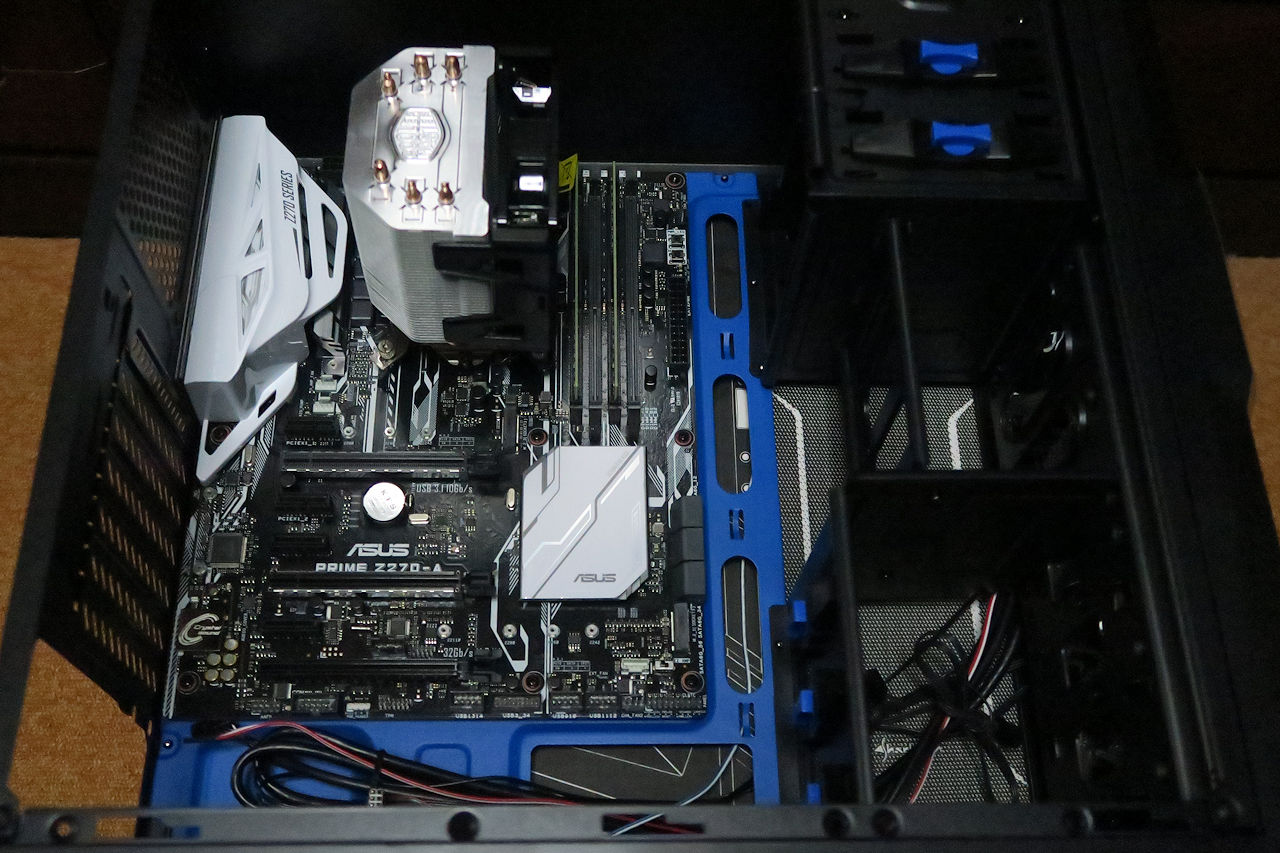

MBへのパーツ装着はだいたいこんな感じですので、次はMBをケースに取り付けます。
取り付けは慎重に。。
MBのコネクタ類がリアパネルの穴に合っていることを確認しながら、そ〜っと行います。
MBの取り付け穴とケースの位置が合っていることを確認しながらネジ止めします。
ネジには、絶縁ワッシャーを入れることを忘れずに。
あっ。。お気づきですか??
CPUクーラーの向きが上の写真とは違っていますね!
この方向で間違いなし!と自信を持って取り付けたのですが。。間違えてた。気を取り直して取り付けなおし(汗)
こちらの写真の向きが正しいのです。
|
|
|
|

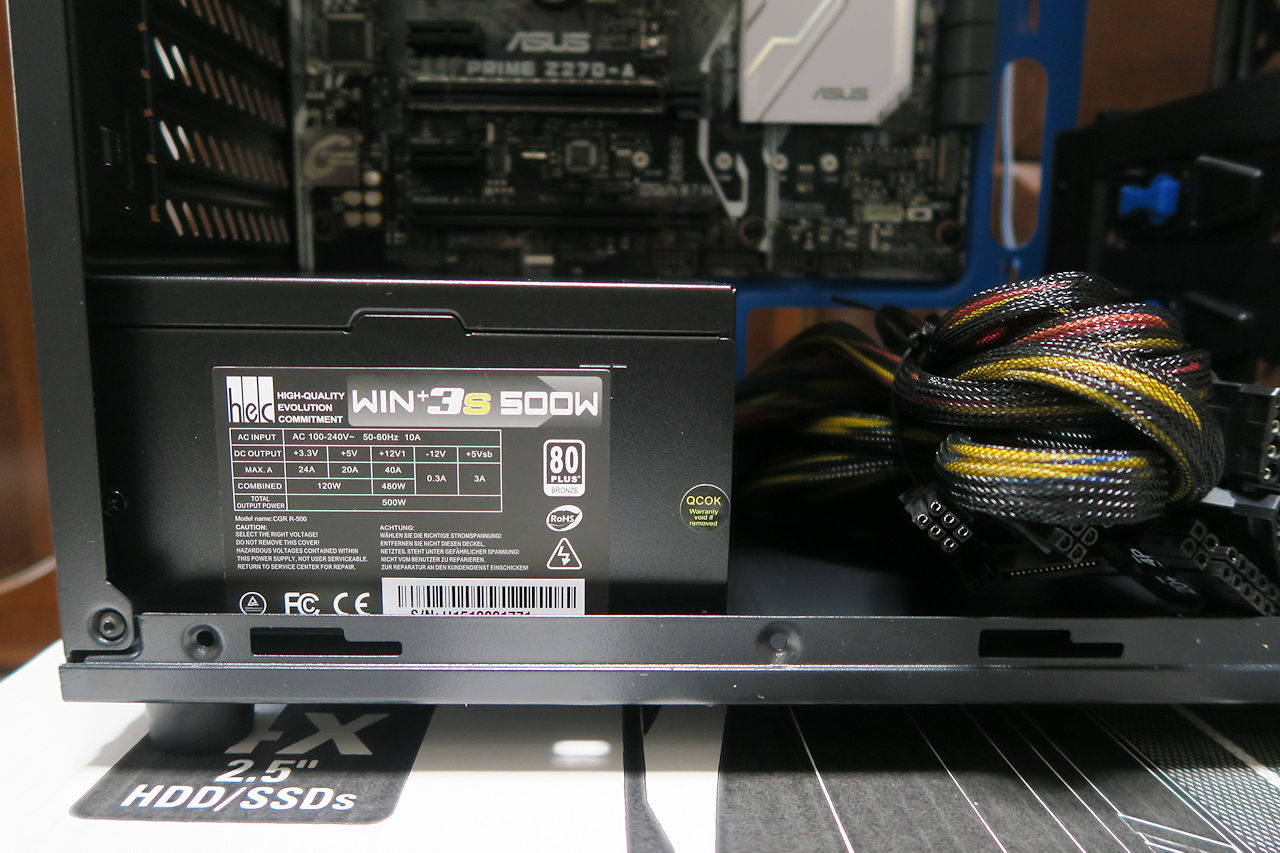

次は電源を取り付けます。
MBにぶつけないように慎重に。 |
|
|
|
あとは、Graphicカードやドライブ類を取り付けて配線をすればハードウエア完成します。 |
|
|
|

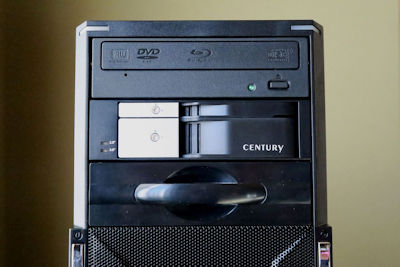

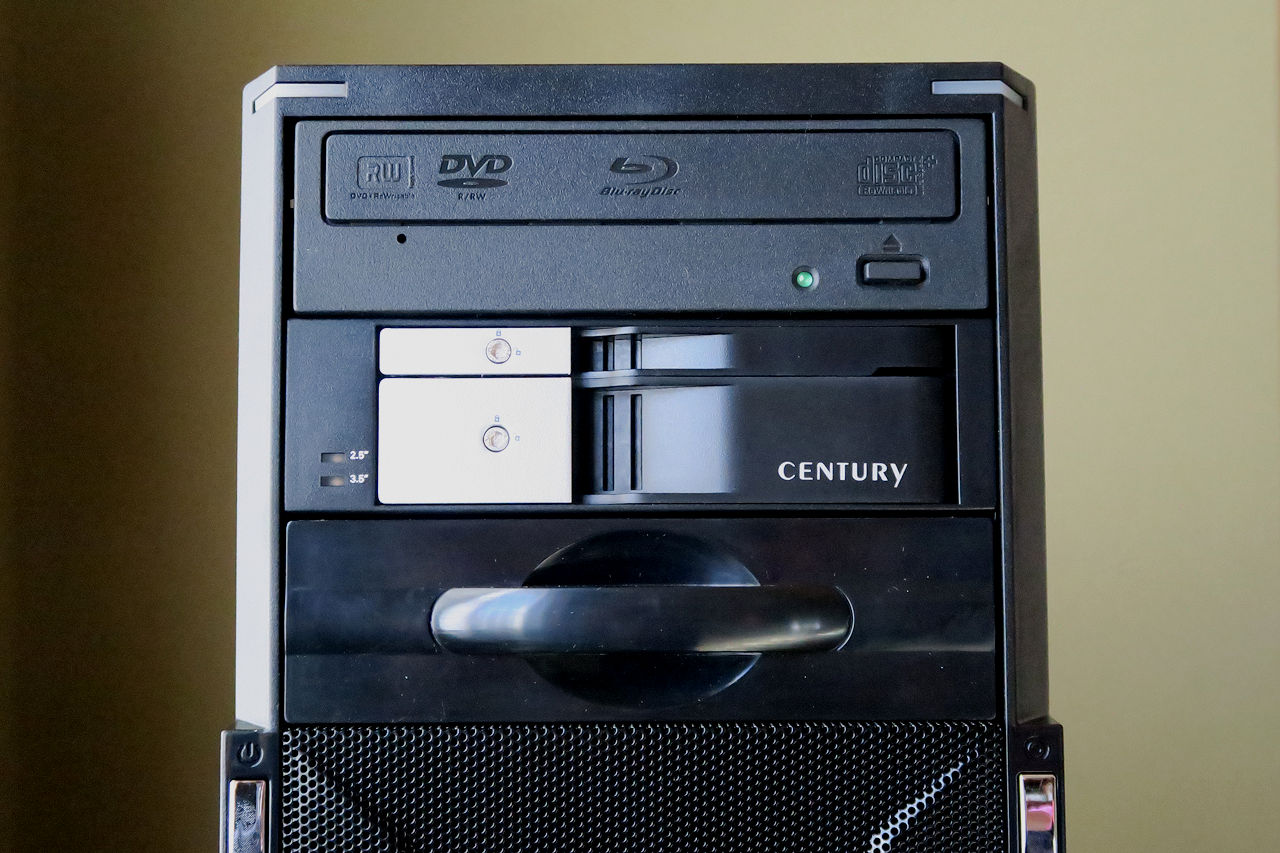

フロントベイには、
BlueLayドライブ(旧PCから強奪)
HDDリムーバブルラック(2.5/3.5インチ2台用)
小物入れを取り付けました。
リムーバブルラックは便利です。
HDDって結構取り外す機会が多いので簡単に抜き差し出来るのは凄く便利です。
|
|
|
|

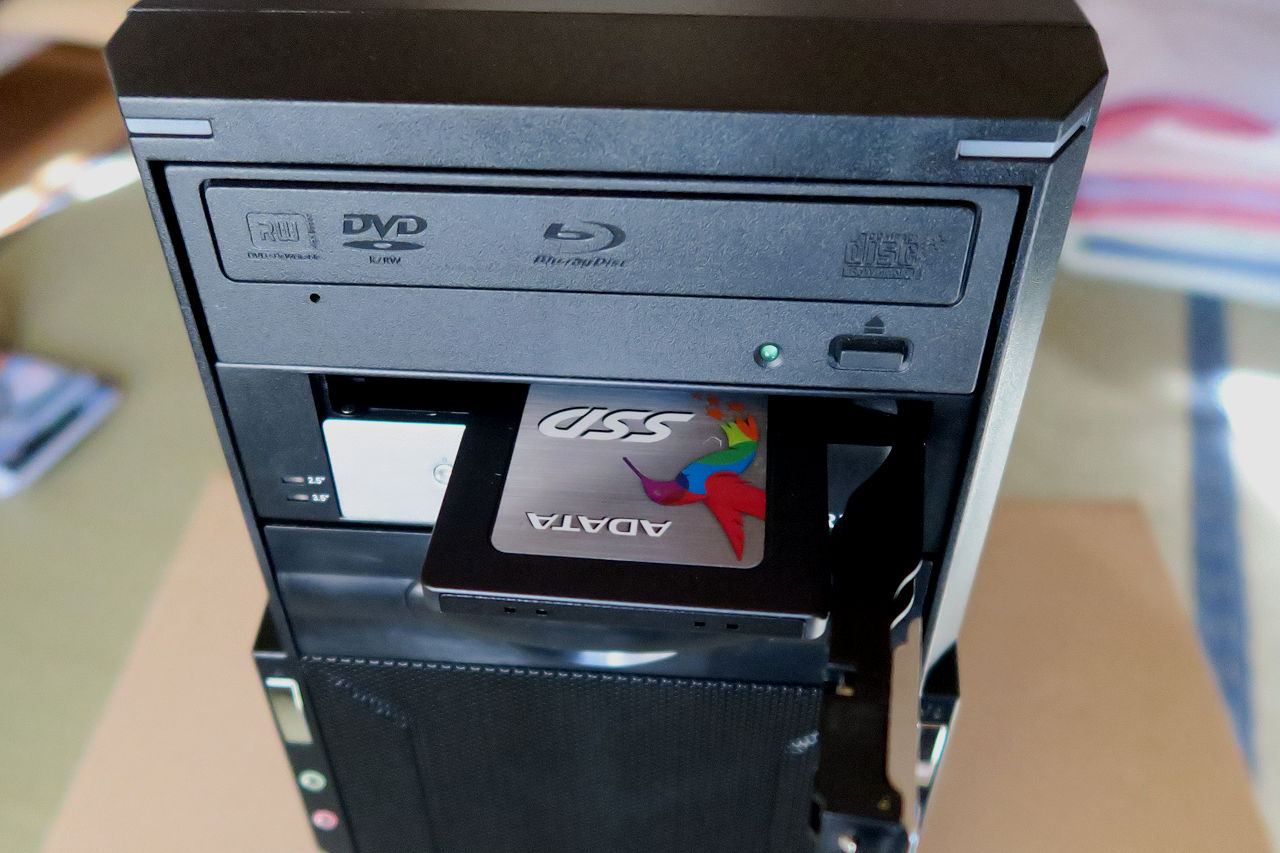

HDDリムーバブルラックの2.5インチ側にSSD(480GB)を装着します。 |
|
|
|

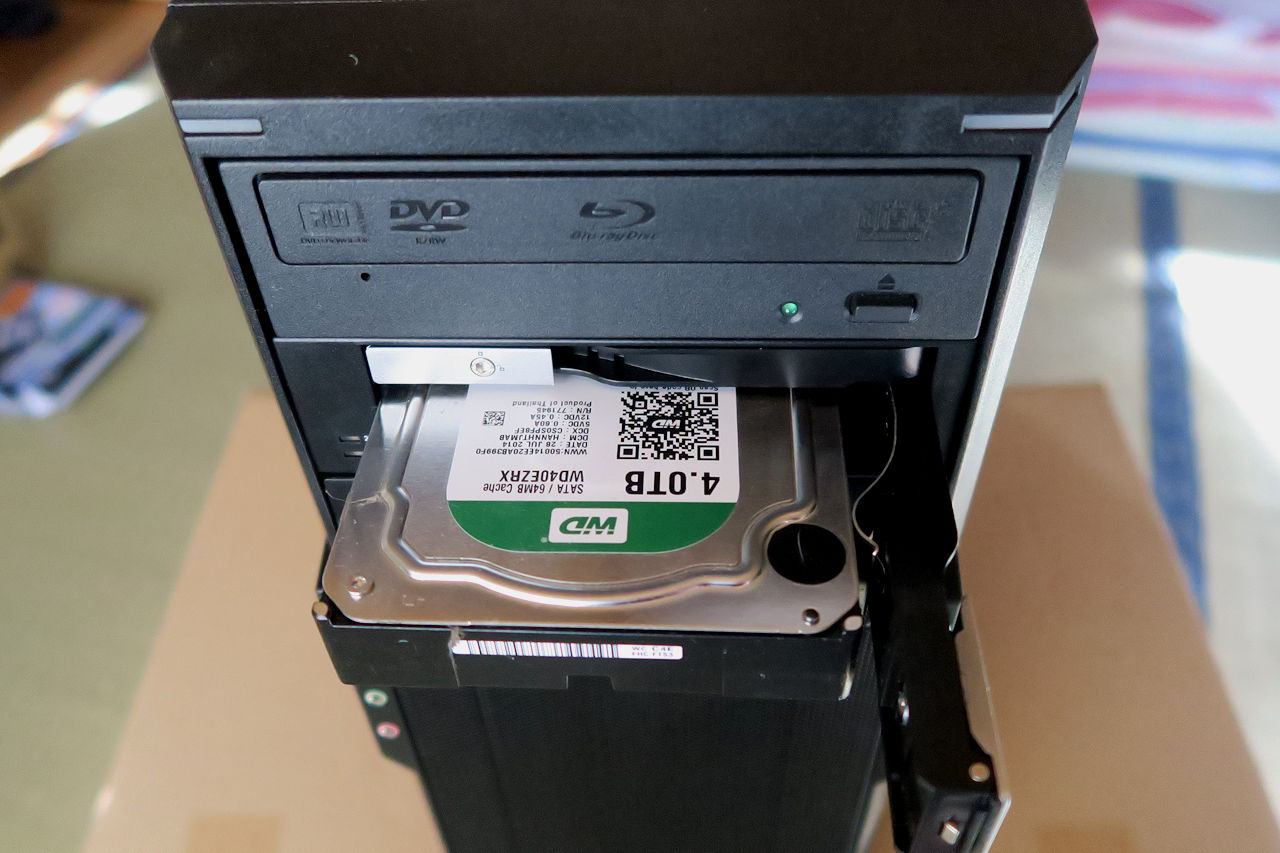

HDDリムーバブルラック3.5インチ側にはHDD(4TB)を装着します。
(これも旧PCから移設)
これはデータ用HDDとして使います。 |
|
|
|

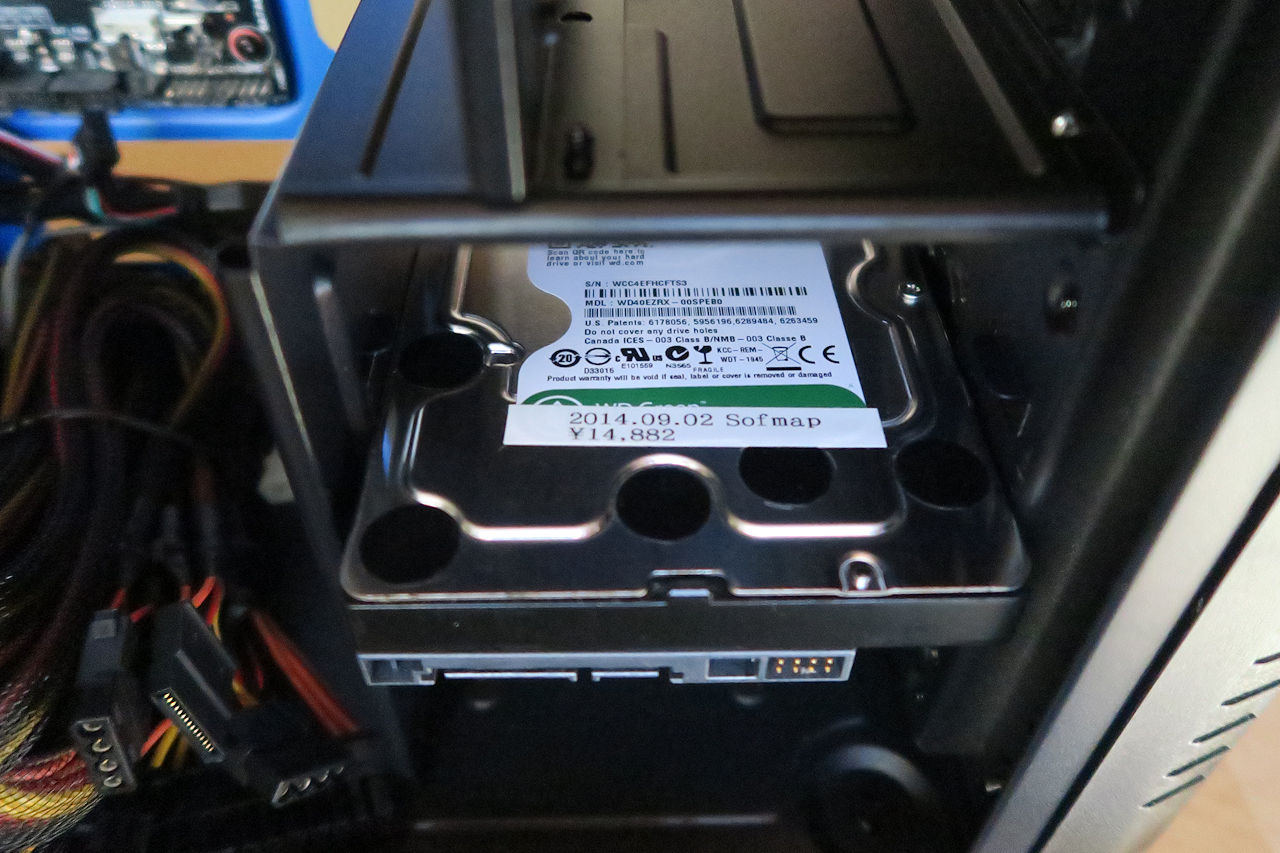

本体のドライブベイにもHDD(4TB)を装着します。
これはデータバックアップ用として使います。
(これも旧PCから移設)
|
|
|
|

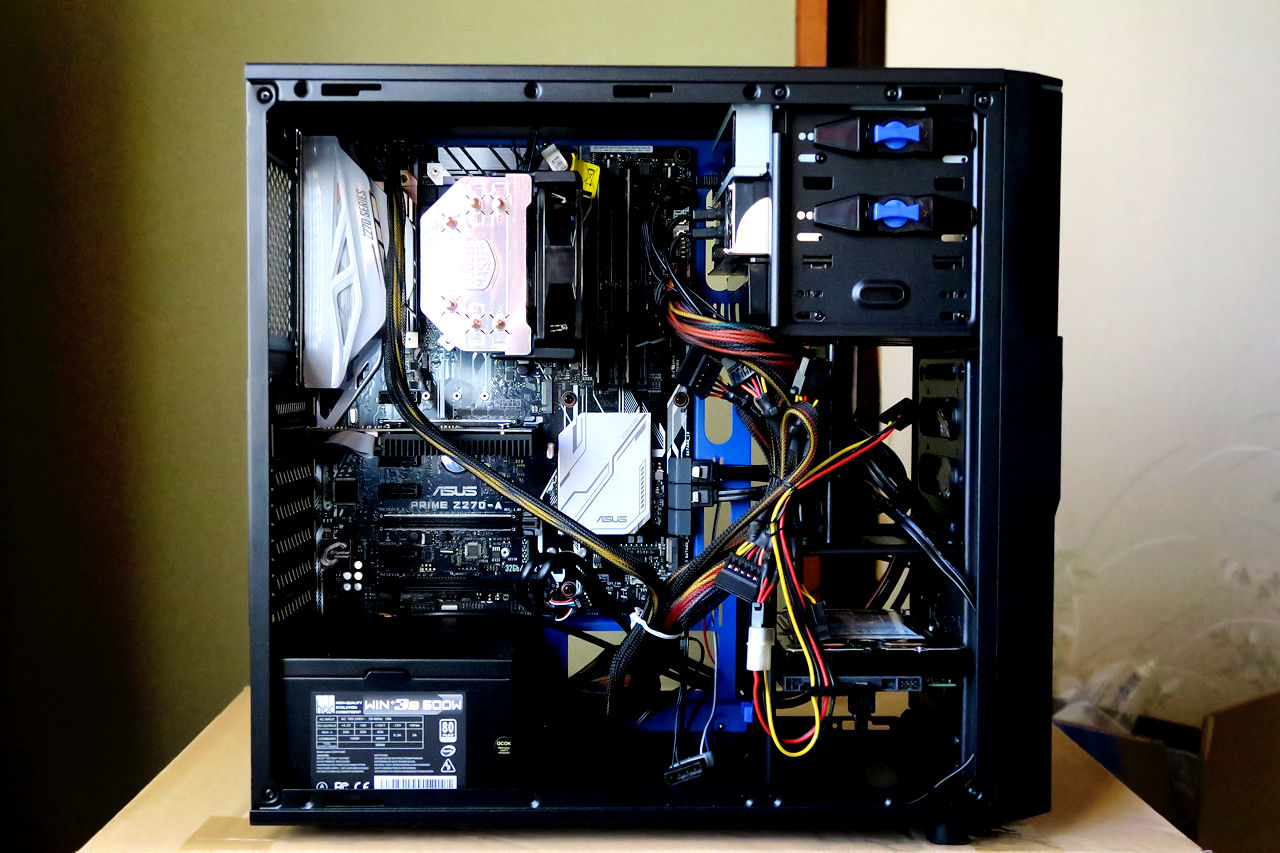

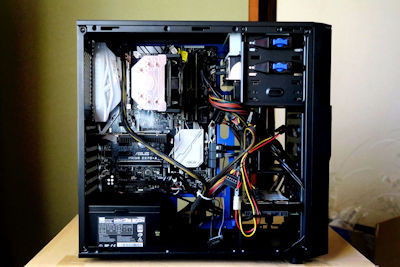

Graphicカードも取り付けて。

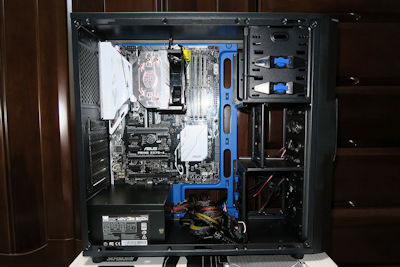

配線もして、ハードウエアの作成は概ね完了です。
ケースファンの追加やTVカードの取り付けは、追々行います。
まずは稼働させることが先決でーす。
|
|
|
|

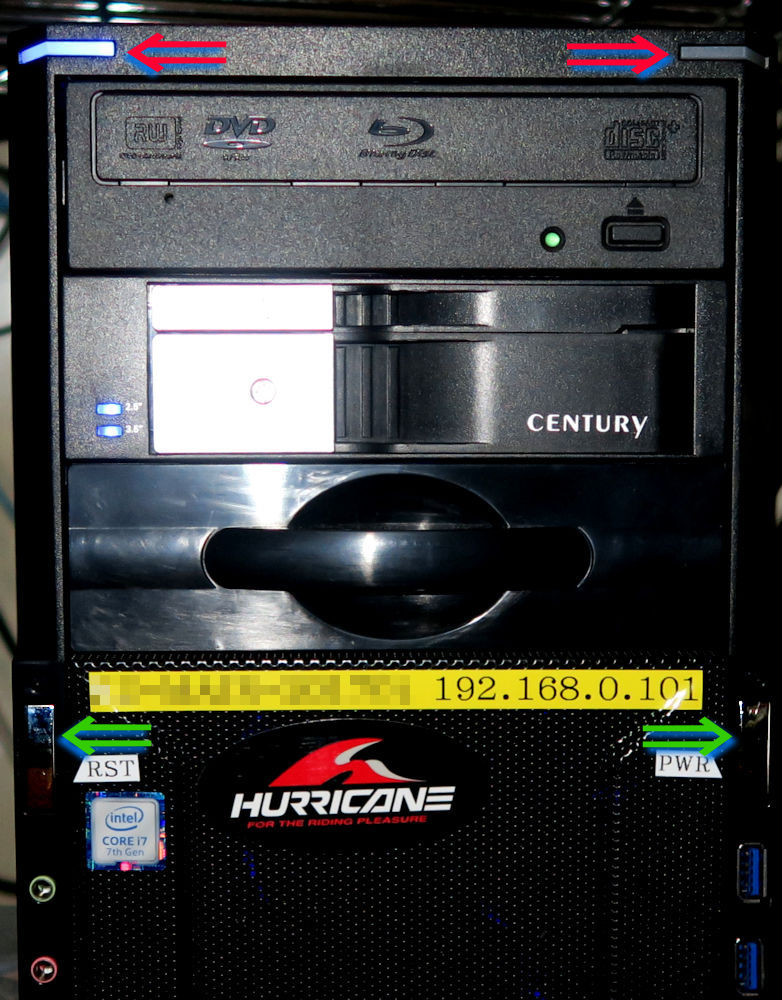

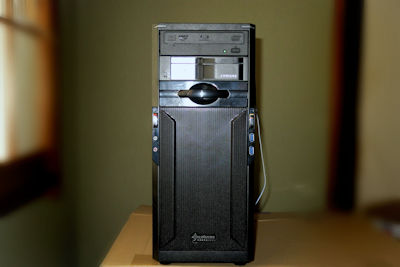

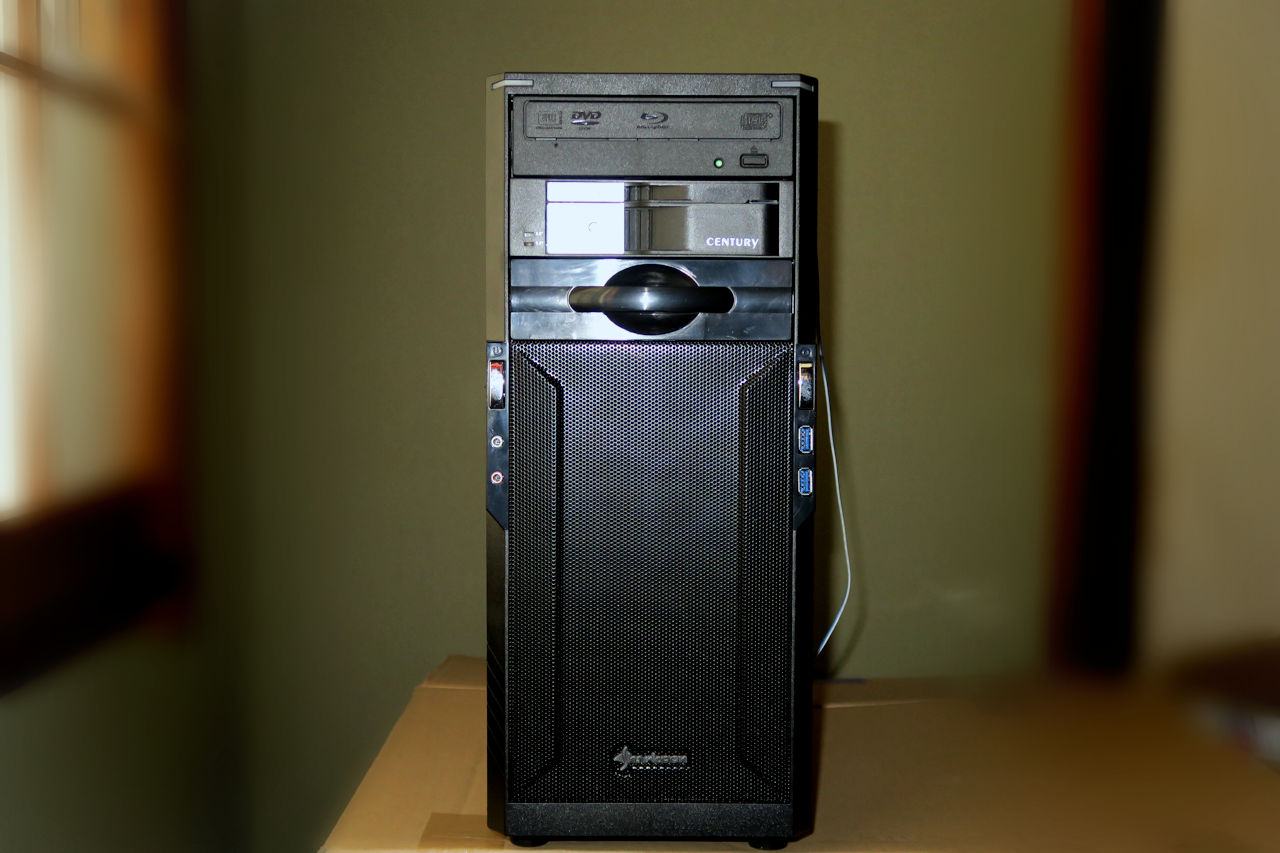

正面から見るとこんな感じ。
ちょっとケースが貧弱な感じですが、ここはまぁ我慢ですかね〜。
ちょっと費用をケチったので仕方ないかぁ。。
OSをインストールして正常動作を確認するまでは、サイドカバーは取り付けないので配線がはみ出しています。
参考ですが。。
ケースの通気口(空気取入部)にはエアフィルター(台所のフード用など)を貼るのがオススメです。
何もしないと結構ホコリを吸い込んで内部がホコリだらけになってしまいます。でも、これをやるとほとんどホコリは溜まりません。 |
|
|
|
いよいよ緊張の瞬間!
電源を入れて。。。BIOSが正常に立ち上がることを確認して。。。

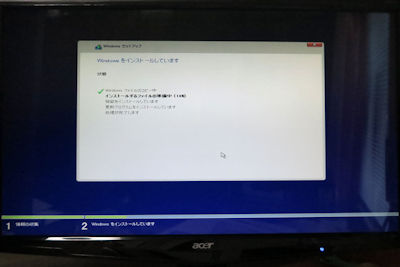

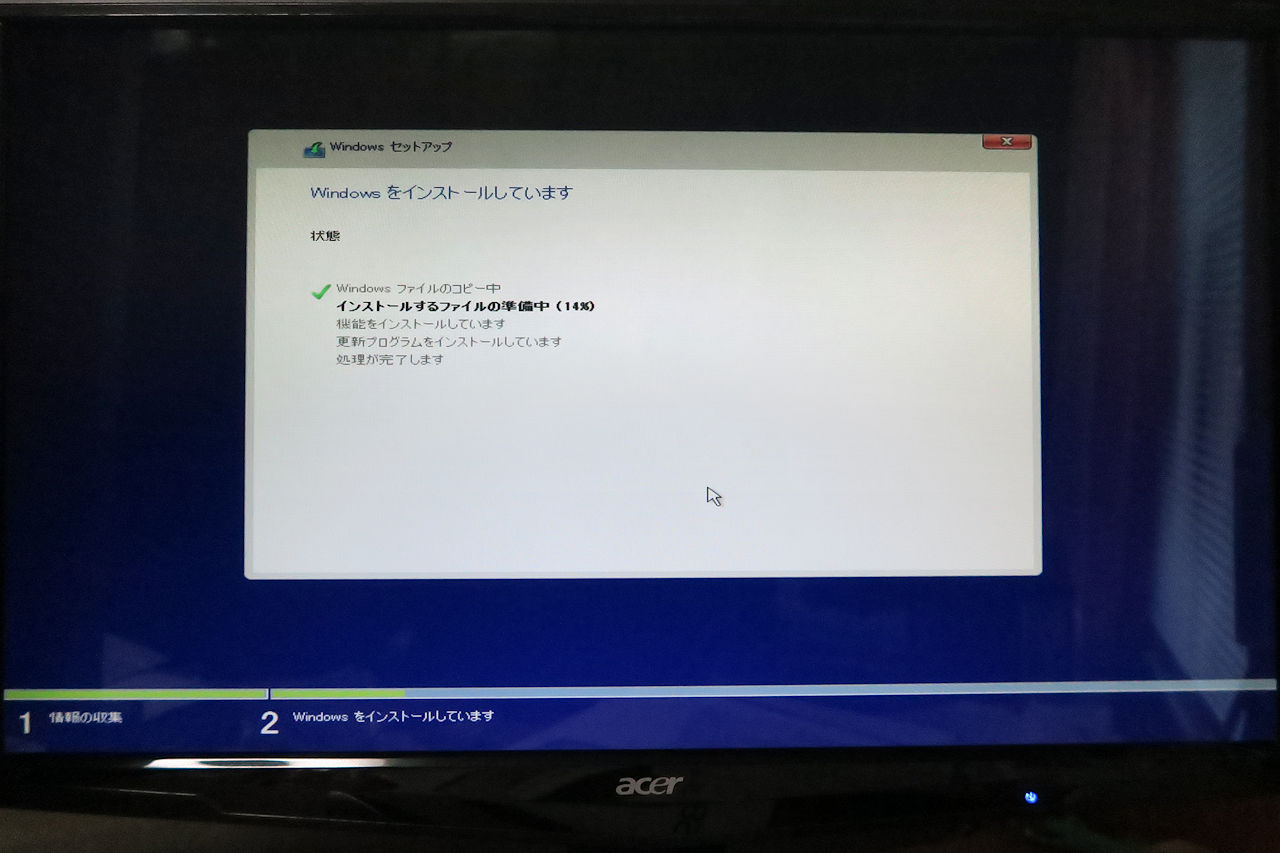

OS(Windows10 Pro 64bit)のインストールです。
Window10のインストールはあっけない!!
えっ。。。
もう終わったの??
って感じでしたよ。。
時間計ってないけど。。10分とか20分とか。。そんな感じだったような。
あとは、アプリケーションやドライバー類のインストール。。でもこれが一番面倒です。
|
|
|
|
|
